400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機

產品名稱：400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機
推薦度：

參數特點
關于液壓機廠家
購買須知

咨詢熱線 : 18306370898

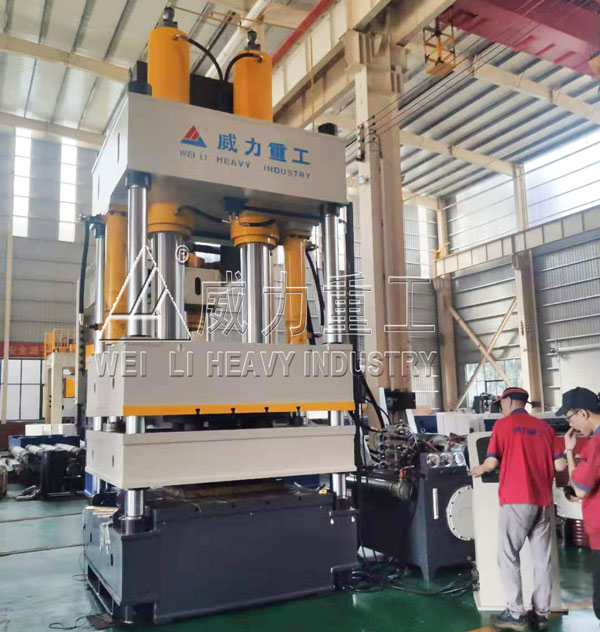

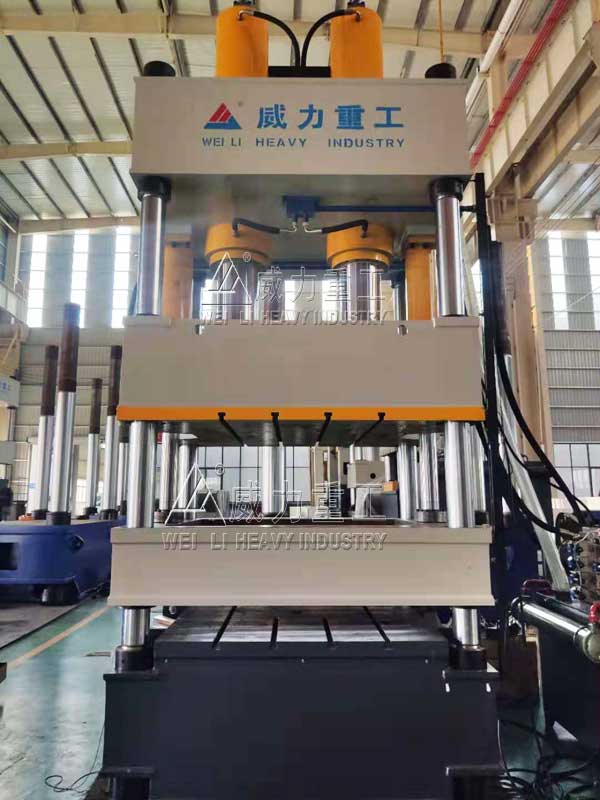

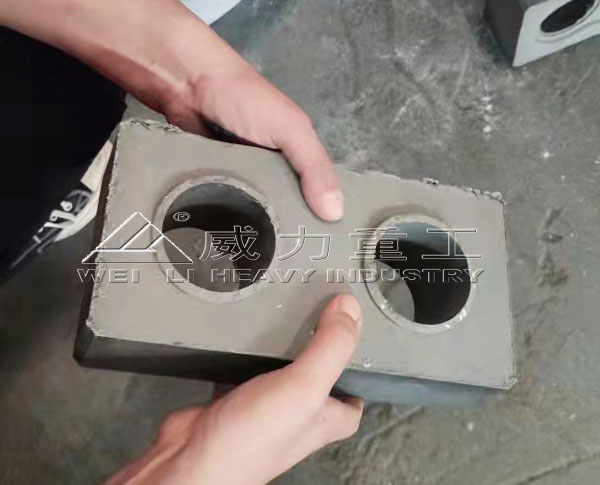

本機為一臺400噸液壓機，機身結構采用四梁四柱式導向結構，也稱400噸四梁四柱液壓機，除此以外，該設備采用了雙缸設計，也稱400噸雙缸四柱液壓機。客戶訂購該設備主要用于耐火磚的壓制成型，可一幕出兩個，是粉末成型液壓機的應用案例之一，配有伺服控制系統，保證了耐火磚壓制過程中速度、精度等的控制，同時在保壓過程中，能夠起到節能、省點等優點。該設備還可用于板材的拉伸、彎曲、成形、沖裁落料、翻邊等各種沖壓工藝。這種液壓機操作方便快捷，應用范圍廣。

設備的組成結構：

400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機由本機（主機）、動力系統及液壓控制系統三部分組成。主機系統由上橫梁、滑塊、工作臺、立柱、主油缸和頂出缸（選裝）等組成，四根立柱作為主架，上橫梁和工作臺由鎖緊螺母緊固于四立柱兩端，形成封閉的機身體。主油缸安裝與上橫梁的孔中，滑塊與主缸活塞桿法蘭連接，依靠四根立柱導向作上下運動，滑塊內裝有導向套，滑塊和工作臺表面有“T”形槽，用于緊固安裝模具。

1、設備主機

1.1、400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機包括上梁、滑塊、立柱等，上梁、滑塊、工作臺三大件均采用45號整體鑄鋼件，經計算機優化，設備強度高，抗變形能力強；

1.2、工件經過回火或振動實效降低內應力，保證了主機精度長期不變；

1.3、鑄鋼件經數顯鏜床、龍門銑等設備加工而成；

1.4、每個立柱上采用四螺母結構，上梁與工作臺均提高了預緊性能，保持精度穩定性，提高了400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機壽命；

1.5、在主機右側行程開關處安有標尺，便于確定各個發訊位置。

2、設備油缸

2.1、400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機油缸結構為缸體、活塞桿、活塞頭、缸口導套、法蘭等；

2.2、作為重要件的主油缸缸體用整體鍛件，并且進行探傷實驗，保證每個缸體零缺陷；

2.3、缸體內部采用粗車、精車、滾壓等工藝，保證缸體內壁光潔度，為Ra0.2-0.4，比同行為提高二個等級，保證了密封效果，延長了密封壽命；

2.4、主缸缸口密封采用進口材料，特殊結構密封，密封效果遠遠好于目前市場上采用的YA圈和YX圈。

3、設備液壓系統

3.1、液壓系統采用二通插裝閥，結構緊湊，減少泄漏點，響應時間快；

3.2、液壓系統中的主泵采用恒功率高壓柱塞泵，浸油立式安裝，減少了噪音，吸油效果好，提高了泵的壽命；

3.3、400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機主缸上面設有大容積的充液箱，保證快速充液，減少上壓時間，增大散熱面積，降低油溫。

液壓控制系統的組成：
1）泵站：泵站是液壓系統的動力源，主要由電機、油泵、冷卻器、過濾器等組成。其中油泵是關鍵，主油泵選用恒功率式軸向柱塞變量泵。

2）輔助油路系統：該部分是控制模具中框裝置。該部分油路由比例閥控制。

3）回程油路系統：該部分油路是控制上活動橫梁上下運動，采用插裝閥進行控制。

4）壓制油路系統：該部分油路是控制活動橫梁對磚坯進行低壓、中壓、高壓壓制和排氣、卸壓，是液壓油路的關鍵部分。采用二通插裝閥，動態功能閥、及電磁換向閥控制。

5）增壓器：采用外置增壓器。

6）充液閥：按無簧式充液閥結構形式設計，動作快速可靠。

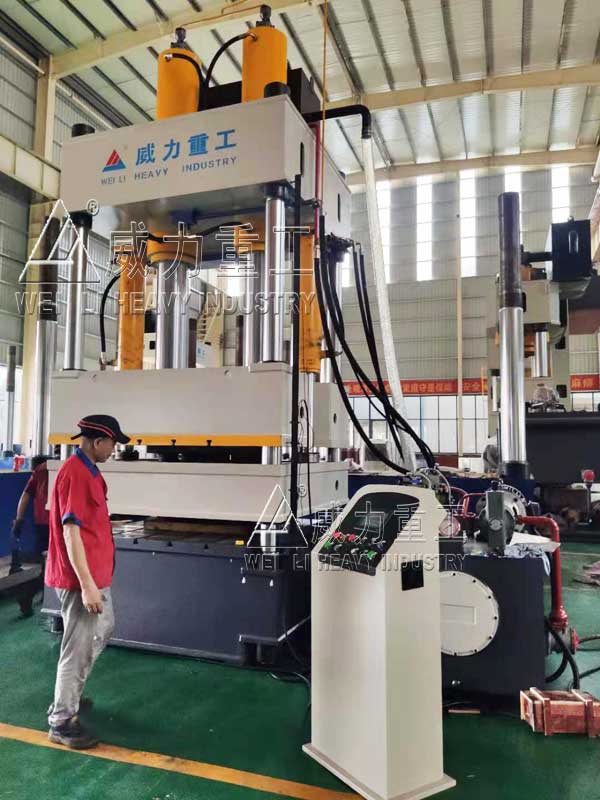

伺服400噸雙缸液壓機

4、電氣系統：

4.1、箱體由專門的專業廠家制造，經噴涂完成，完全符合國家標準；

4.2、電氣元件(沒有特殊要求)均為國內優選件，質量可靠；

4.3、400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機整體內部布線整齊，安裝合理，所有均有標識和號碼，清晰可辨，排列整齊，符合相關技術標準；

4.4、主控制箱與油箱一體，結構緊湊，并有可移動式控制臺，提高了操作安全性。

電氣控制系統描述：

系統供電電源要求三相380V-400V ，50HZ。

控制部分電源是24V-DC，220 V - AC， 50 Hz。

電磁閥是24V-DC。

產品特點：

1、型號齊全，噸位從100噸-5000噸均可設計生產，可滿足不同客戶對產量的需求;

2、400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機采用四梁四柱結構，定位精確，不會出現壓偏、壓壞模具現象，產品成品率高，外觀整齊美觀;

3、采用先進液壓傳動系統，穩定性強，運行平穩，無噪音，大大提高了設備使用壽命;

4、采用PLC可編程控制器，可實現全自動壓制，自動上料、自動布料、自動壓制、自動出磚，降低了勞動強度，提高生產效率;

5、采用獨特雙面加壓生產工藝，每塊磚上下壓力一致，強度均勻;

6、400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機能設置排氣時間，不會出現裂縫和裂層現象，可根據原材料的不同設置不同排氣時間;

7、一臺設備可生產多種規格的耐火磚(標型及其它異型磚)，只要更換模具即可，根據模具方便快捷。

技術參數：（僅供參考）

序號	參數名稱		單位	400噸四梁四柱液壓機
1	公稱力		KN	4000
2	拉伸力		KN	3150
3	壓力		mm	800
4	頂出力		Mpa	630
5	液體最大壓力		mm	25
6	拉伸滑塊行程		mm	800
7	壓邊滑塊行程		mm	400
8	拉伸滑塊尺寸	左右	mm	1260
8	拉伸滑塊尺寸	前后	mm	1200
9	拉伸滑塊尺寸	左右	mm	1260
9	拉伸滑塊尺寸	前后	mm	1260
10	工作臺有效尺寸	左右	mm	1260
10	工作臺有效尺寸	前后	mm	1200
11	拉伸滑塊開口高度		mm	1500
12	壓邊滑塊開口高度		mm	1000
13	拉伸滑塊行程速度	空載下行	mm/s	100
		工作	mm/s	10
		回程	mm/s	60
14	機器外形尺寸	左右	mm	4500
		前后	mm	2800
		高度	mm	4600
15	電機功率		KW	22
